Hướng dẫn đầy đủ về cắt laser CNC: Công nghệ, quy trình và ứng dụng

Trong thế giới ngày càng số hóa, công nghệ cắt laser CNC đã trở thành một công nghệ quan trọng trong nhiều lĩnh vực, bao gồm sản xuất, kỹ thuật và thiết kế. Hướng dẫn này cung cấp kiến thức chuyên sâu về công nghệ cắt laser CNC, quy trình, ứng dụng và công nghệ này. Sự hiểu biết toàn diện này có thể mở ra những cơ hội mới cho doanh nghiệp.

Cắt laser CNC là gì?

Cắt laser CNC (Điều khiển số bằng máy tính) là một quy trình sản xuất cắt gọt có độ chính xác cao, sử dụng chùm tia laser công suất cao, tập trung để cắt, khắc hoặc khắc vật liệu. Được điều khiển bởi một chương trình do máy tính tạo ra, quang học laser và/hoặc phôi được di chuyển theo một đường dẫn được xác định trước. Năng lượng nhiệt mạnh của laser làm bay hơi hoặc làm nóng chảy vật liệu tại một khu vực được định vị cao, tạo ra các đường cắt chính xác và sạch sẽ. Công nghệ này không thể thiếu trong các ngành công nghiệp đòi hỏi độ chính xác và khả năng lặp lại cao, bao gồm hàng không vũ trụ, ô tô, sản xuất thiết bị y tế và điện tử.

Quá trình cắt laser CNC diễn ra như thế nào?

Quy trình cắt laser CNC là một quy trình làm việc có hệ thống, biến đổi thiết kế kỹ thuật số thành một linh kiện vật lý. Quá trình này bắt đầu bằng một khái niệm kỹ thuật số và kết thúc bằng một chi tiết hoàn thiện, được kiểm tra chất lượng.

• Thiết kế Kỹ thuật số (CAD): Quá trình này bắt đầu bằng việc tạo tệp vector 2D hoặc mô hình 3D bằng phần mềm Thiết kế Hỗ trợ Máy tính (CAD). Bản thiết kế kỹ thuật số này xác định hình dạng và kích thước chính xác của chi tiết cuối cùng.
• Lập trình CAM: Tệp CAD sau đó được xử lý bằng phần mềm Sản xuất Hỗ trợ Máy tính (CAM). Chương trình CAM chuyển đổi thiết kế thành các lệnh có thể đọc được bằng máy, được gọi là mã G. Mã này quyết định đường đi của đầu laser, tốc độ cắt, công suất đầu ra và các thông số quan trọng khác. Giai đoạn này thường bao gồm "lồng ghép" - sắp xếp hợp lý nhiều chi tiết trên một tấm vật liệu để tối đa hóa năng suất và giảm thiểu lãng phí.
• Thiết lập máy: Người vận hành chuẩn bị máy cắt laser CNC. Công đoạn này bao gồm việc đặt vật liệu đã chọn (ví dụ: tấm thép không gỉ) lên bệ cắt của máy và đảm bảo nó được định vị chắc chắn. Sau đó, người vận hành chọn chương trình phù hợp và cấu hình các thông số máy, chẳng hạn như tiêu cự của laser, loại và áp suất khí hỗ trợ.

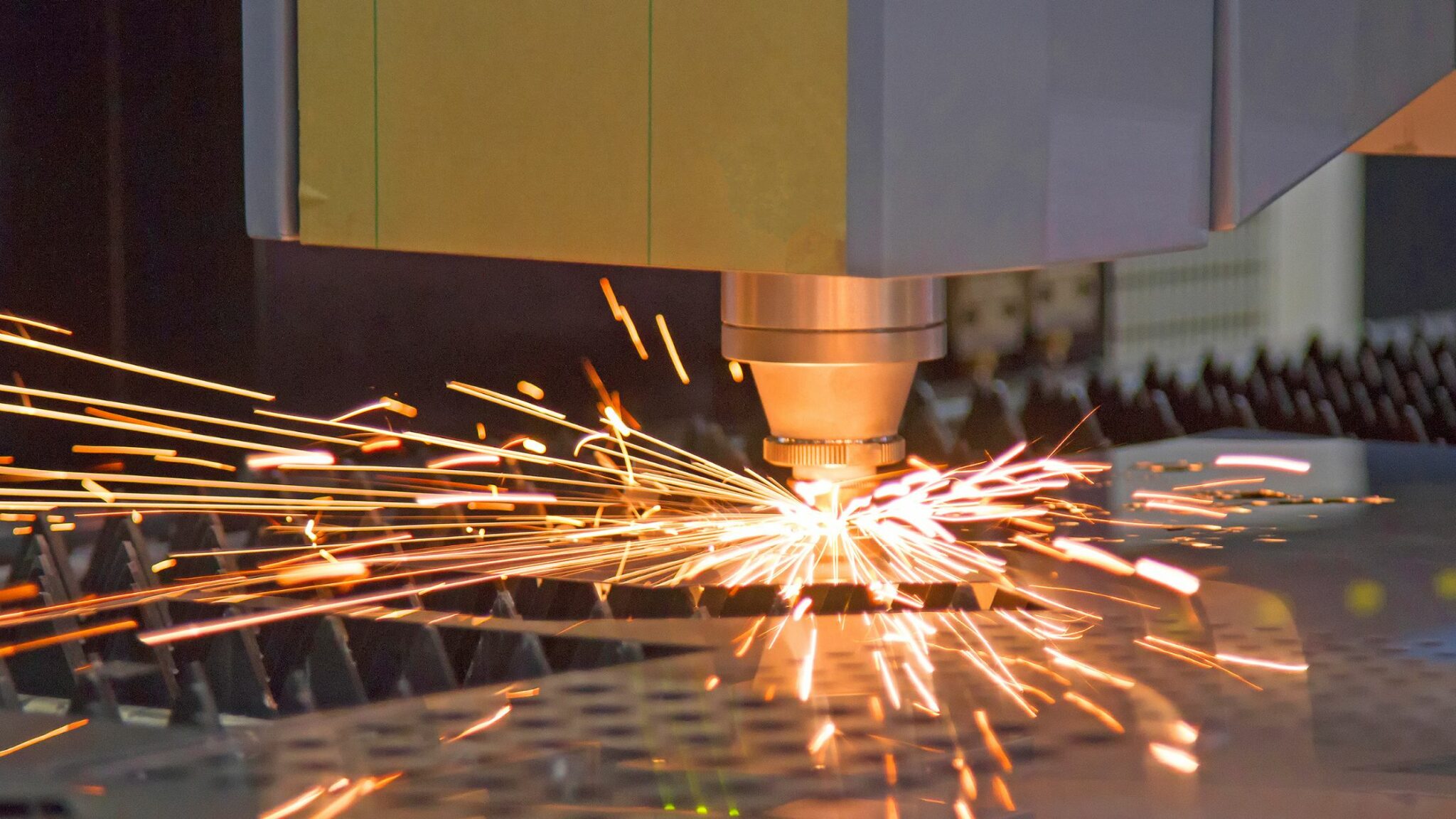

• Thực hiện: Quá trình cắt bắt đầu. Bộ điều khiển CNC thực thi mã G, điều khiển đầu laser di chuyển theo đường dẫn đã lập trình. Chùm tia laser hội tụ làm nóng chảy hoặc bốc hơi vật liệu, trong khi luồng khí hỗ trợ đồng trục (như nitơ hoặc oxy) đẩy vật liệu nóng chảy ra khỏi rãnh cắt (kerf), tạo ra sự tách biệt sạch sẽ.
• Tháo lắp chi tiết & Kiểm soát chất lượng: Sau khi hoàn tất chu trình cắt, các chi tiết hoàn thiện được tách ra khỏi tấm nguyên liệu thô. Sau đó, chúng được kiểm tra chất lượng để đảm bảo kích thước và đặc điểm của chúng tuân thủ các thông số kỹ thuật thiết kế ban đầu trong phạm vi dung sai yêu cầu. Các bước xử lý hậu kỳ tùy chọn, chẳng hạn như loại bỏ gờ, đánh bóng hoặc phủ, có thể được thực hiện nếu cần.

Những thuật ngữ chính được sử dụng trong cắt laser CNC là gì?

• CNC (Điều khiển số bằng máy tính): Hệ thống tự động sử dụng các lệnh máy tính được lập trình (mã G) để điều khiển chuyển động và hoạt động của máy công cụ.
• CAD/CAM: Bộ đôi phần mềm nền tảng. CAD được sử dụng để thiết kế chi tiết, còn CAM được sử dụng để tạo đường chạy dao và mã máy.
• Đường cắt: Chiều rộng của vật liệu bị tia laser cắt đi trong quá trình cắt. Các nhà thiết kế phải tính đến đường cắt để đảm bảo độ chính xác về kích thước của chi tiết cuối cùng.
• Khí hỗ trợ: Một loại khí (ví dụ: Nitơ, Oxy, Không khí) được đưa vào rãnh cắt để loại bỏ vật liệu nóng chảy, bảo vệ thấu kính và trong một số trường hợp (như khi dùng oxy trên thép mềm), hỗ trợ quá trình cắt thông qua phản ứng tỏa nhiệt.
• Vùng ảnh hưởng nhiệt (HAZ): Vùng vật liệu siêu nhỏ nằm cạnh mép cắt, có đặc tính bị thay đổi do nhiệt của tia laser. Vùng ảnh hưởng nhiệt càng nhỏ càng tốt vì nó cho thấy độ biến dạng nhiệt càng thấp.
• Tiêu cự: Khoảng cách từ thấu kính hội tụ đến điểm tập trung tia laser nhất (điểm hội tụ). Việc thiết lập chính xác vị trí hội tụ là rất quan trọng để đạt được chất lượng và tốc độ cắt tối ưu.
• Lồng ghép: Quá trình sắp xếp các mặt cắt trên một tấm nguyên liệu thô theo cách giảm thiểu chất thải, do đó giảm chi phí vật liệu.

Có những loại máy cắt laser CNC nào?

Máy cắt laser CNC chủ yếu được phân biệt bởi nguồn laser, yếu tố quyết định ứng dụng lý tưởng của chúng.

• Máy cắt laser sợi quang: Sử dụng nguồn laser thể rắn, chùm tia được tạo ra bên trong sợi quang. Laser sợi quang nổi tiếng với hiệu suất năng lượng cao, bảo trì tối thiểu và chất lượng chùm tia vượt trội. Chúng là tiêu chuẩn công nghiệp để gia công kim loại, bao gồm các vật liệu có độ phản xạ cao như nhôm, đồng thau và đồng. Các hệ thống tiên tiến, chẳng hạn như của Hymson , cung cấp công suất đầu ra cao để cắt kim loại dày với tốc độ đáng kinh ngạc.
• Máy cắt laser CO₂: Những máy này sử dụng hỗn hợp khí (chủ yếu là carbon dioxide) được kích thích bằng điện để tạo ra chùm tia laser. Laser CO₂ có bước sóng dài hơn, rất hiệu quả trong việc cắt các vật liệu phi kim loại như acrylic, gỗ, da và vải. Mặc dù có thể cắt kim loại mỏng, nhưng hiệu suất của chúng kém hơn laser sợi quang.
• Laser Nd:YAG (Yttrium Aluminum Garnet pha tạp Neodymium): Một loại laser thể rắn dựa trên tinh thể. Mặc dù ít phổ biến hơn trong lĩnh vực cắt gọt thông thường hiện nay, nhưng chúng có thể cung cấp công suất cực đại rất cao, phù hợp cho việc cắt vật liệu dày, hàn và khắc độ tương phản cao trên kim loại và gốm sứ.

Máy móc cũng được phân loại theo trục chuyển động của chúng (ví dụ: 3 trục để cắt 2D, 5 trục để cắt các bộ phận 3D phức tạp), quyết định độ phức tạp về mặt hình học của các bộ phận mà chúng có thể sản xuất.

Một số ứng dụng phổ biến của máy cắt laser CNC là gì?

Độ chính xác và tính linh hoạt của công nghệ cắt laser CNC khiến nó trở thành công nghệ quan trọng trong nhiều lĩnh vực:

• Ô tô: Sản xuất các bộ phận khung gầm, tấm thân xe và các chi tiết nội thất phức tạp.
• Hàng không vũ trụ: Cắt hợp kim chịu nhiệt, cường độ cao cho các bộ phận thân máy bay, bộ phận động cơ tua-bin và giá đỡ với dung sai chặt chẽ.
• Điện tử: Khắc các tấm silicon, cắt khuôn in cho bảng mạch và sản xuất các linh kiện chính xác cho thiết bị điện tử tiêu dùng.
• Y tế: Chế tạo dụng cụ phẫu thuật, stent và các thiết bị cấy ghép chỉnh hình tùy chỉnh từ kim loại và polyme cấp y tế.
• Kiến trúc & Kết cấu: Tạo các tấm kim loại trang trí, biển báo tùy chỉnh và các thành phần kết cấu thép.

Ưu điểm của việc sử dụng máy cắt laser CNC là gì?

• Độ chính xác và độ phức tạp vô song: Đạt được dung sai chặt chẽ tới ±0,1 mm, cho phép tạo ra các thiết kế cực kỳ phức tạp mà các phương pháp truyền thống không thể thực hiện được.
• Chất lượng cạnh vượt trội: Là một quy trình không tiếp xúc, nó loại bỏ ứng suất cơ học trên vật liệu, tạo ra các cạnh mịn, không có gờ, thường không cần hoàn thiện thứ cấp.
• Hiệu quả vật liệu cao: Rãnh cắt cực hẹp cho phép lồng ghép các bộ phận chặt chẽ, tối đa hóa việc sử dụng vật liệu và giảm phế liệu.
• Vùng ảnh hưởng nhiệt tối thiểu (HAZ): Năng lượng tập trung tạo ra vùng HAZ rất nhỏ, giảm thiểu biến dạng nhiệt và bảo toàn tính toàn vẹn về mặt cấu trúc của vật liệu, điều này rất quan trọng đối với các tấm mỏng.
• Tính linh hoạt: Một máy có thể xử lý nhiều loại vật liệu và độ dày khác nhau chỉ bằng cách điều chỉnh các thông số cắt trong phần mềm.
• Tốc độ và năng suất cao: Hệ thống laser sợi quang hiện đại, như hệ thống do Hymson cung cấp, đạt được tốc độ cắt cực cao, giảm đáng kể thời gian chu kỳ và tăng năng suất tổng thể.

Máy cắt laser CNC có thể cắt những loại vật liệu nào?

• Kim loại: Thép cacbon, Thép không gỉ, Nhôm, Đồng thau, Đồng, Titan. (Laser sợi quang là lựa chọn tối ưu cho kim loại).
• Nhựa: Acrylic (PMMA), POM (Delrin), PETG. (Lưu ý: Không khuyến khích cắt PVC vì nó giải phóng khí clo độc hại).
• Vật liệu hữu cơ: Gỗ (Ván ép, MDF), Da, Giấy, Bìa cứng, Nút bần.
• Dệt may: Cotton, Nỉ, Polyester, Lụa.
• Bọt: Polyetylen, Polyurethane, Polystyrene.
• Vật liệu tổng hợp: Một số vật liệu tổng hợp như sợi carbon có thể cắt được, nhưng cần có hệ thống thông gió chuyên biệt và kiểm soát thông số.

Phần kết luận

Công nghệ cắt laser CNC đã khẳng định vị thế vững chắc là nền tảng của sản xuất hiện đại, mang đến sự kết hợp hoàn hảo giữa tốc độ, độ chính xác và tính linh hoạt. Từ thiết kế ban đầu đến sản phẩm cuối cùng, công nghệ này cho phép các nhà sản xuất chế tạo các chi tiết phức tạp với chất lượng và hiệu suất vượt trội. Khi công nghệ tiếp tục phát triển, các nhà cung cấp hàng đầu như Hymson đang nỗ lực vượt qua giới hạn với các giải pháp laser sợi quang mạnh mẽ, thông minh và tự động hơn, giúp các ngành công nghiệp đổi mới và tối ưu hóa quy trình sản xuất cho tương lai.
