Phân tích chi tiết 4 loại máy cắt laser

Trong sản xuất hiện đại, công nghệ cắt laser đã trở thành một công cụ không thể thiếu cho quy trình gia công chính xác và hiệu quả cao. Tuy nhiên, trước thị trường thiết bị cắt laser đa dạng, việc lựa chọn đúng đắn là một quyết định quan trọng mà mọi bên liên quan đều phải cân nhắc kỹ lưỡng. Bài viết này sẽ cung cấp cái nhìn sâu sắc về bốn loại máy cắt laser công nghiệp phổ biến, giải thích nguyên lý hoạt động và các tình huống ứng dụng của chúng, đồng thời cung cấp một khuôn khổ hệ thống để giúp bạn lựa chọn giải pháp phù hợp nhất với nhu cầu kinh doanh của mình.

Phân tích chi tiết về bốn loại máy cắt laser chính

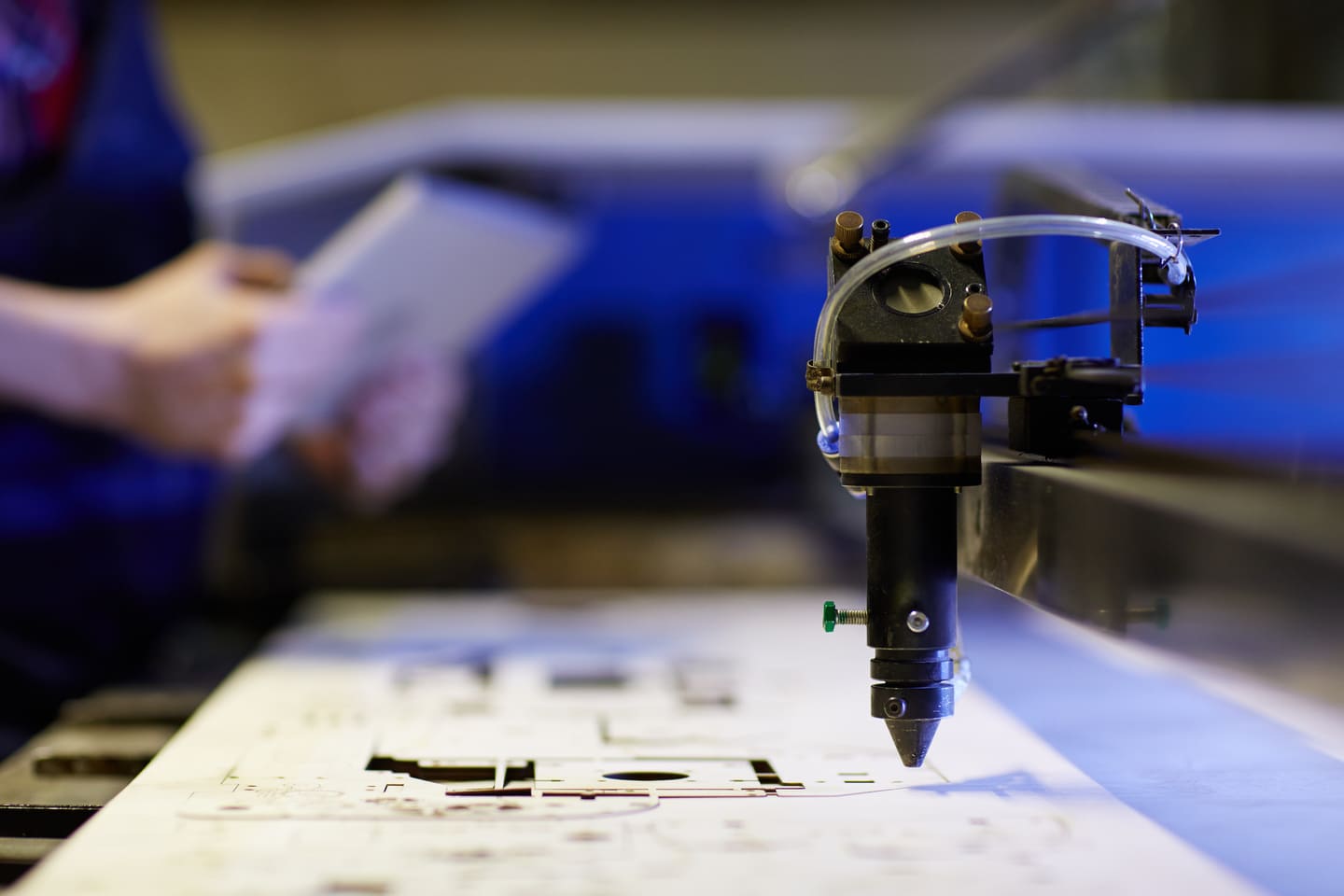

1. Máy cắt laser sợi quang

• Nguyên lý hoạt động: Laser sợi quang tạo ra chùm tia dựa trên "sợi quang pha tạp, được bơm bằng diode laser". Lõi của nó là một sợi quang đặc biệt được pha tạp các nguyên tố đất hiếm, chẳng hạn như Ytterbi (Yb). Khi "ánh sáng bơm" từ nhiều diode laser bán dẫn công suất cao được ghép nối vào sợi quang này, các ion pha tạp sẽ hấp thụ năng lượng của ánh sáng bơm và nhảy lên trạng thái năng lượng cao hơn. Sau đó, bên trong một khoang cộng hưởng (được hình thành bởi các cách tử Bragg sợi quang), các ion này trải qua quá trình phát xạ kích thích, tạo ra và khuếch đại tia laser có bước sóng cụ thể (thường là 1,06μm). Cuối cùng, chùm tia laser chất lượng cao này được dẫn qua một sợi quang dẫn linh hoạt đến đầu cắt, nơi nó được hội tụ để xử lý phôi. Toàn bộ quá trình được hoàn thành bên trong sợi quang, tạo nên một cấu trúc nhỏ gọn và ổn định.
• Ưu điểm & Tính năng cốt lõi: Ưu điểm nổi bật nhất của nó là hiệu suất chuyển đổi quang điện cực cao (thường vượt quá 30%), vượt trội hơn hẳn so với các loại khác, đồng nghĩa với việc tiết kiệm năng lượng hơn ở cùng mức công suất. Chất lượng chùm tia (giá trị BPP) tuyệt vời, cho phép tập trung vào một điểm rất nhỏ, nhờ đó đạt được mật độ công suất cực cao. Điều này cho phép tốc độ cắt cực nhanh trên vật liệu kim loại, với các rãnh cắt hẹp và vùng ảnh hưởng nhiệt (HAZ) nhỏ. Hơn nữa, cấu trúc hoàn toàn bằng sợi quang, thể rắn của nó loại bỏ nhu cầu điều chỉnh gương quang học phức tạp, giúp nó hầu như không cần bảo trì với độ ổn định vận hành vượt trội và tuổi thọ linh kiện lõi lên đến hàng chục nghìn giờ.
• Ứng dụng chính: Laser sợi quang là "vua gia công kim loại" không thể tranh cãi. Nó thống trị hầu hết các ứng dụng cắt tấm kim loại, bao gồm thép carbon, thép không gỉ, hợp kim nhôm, đồng thau và đồng. Ứng dụng của nó trải rộng trên nhiều ngành công nghiệp như sản xuất ô tô (thân xe, phụ tùng), chế tạo kim loại tấm, khung gầm và tủ, thiết bị nhà bếp và phòng tắm, hàng không vũ trụ (linh kiện chính xác), máy móc xây dựng và đóng tàu. Dù cắt tấm mỏng tốc độ cao hay cắt tấm dày công suất cao, laser sợi quang đều mang lại năng suất vượt trội.

2. Máy cắt laser CO₂ (Máy cắt laser Carbon Dioxide)

• Nguyên lý hoạt động: Laser CO₂ là một loại laser khí. Môi trường khuếch đại của nó là hỗn hợp các loại khí theo tỷ lệ cụ thể: carbon dioxide (CO₂), nitơ (N₂) và heli (He). Bên trong một ống phóng điện kín, một điện trường cao áp được áp dụng, khiến các phân tử nitơ bị kích thích lên mức năng lượng rung động. Các phân tử nitơ bị kích thích này sau đó va chạm với các phân tử CO₂, truyền năng lượng của chúng và khiến các phân tử CO₂ nhảy lên trạng thái năng lượng cao hơn. Khi các phân tử CO₂ năng lượng cao này chuyển trở lại mức năng lượng thấp hơn bên trong bộ cộng hưởng quang học, chúng phát ra ánh sáng laser hồng ngoại xa có bước sóng 10,6μm. Vai trò của heli là giúp các phân tử CO₂ nguội đi nhanh chóng từ trạng thái năng lượng thấp hơn của chúng, duy trì sự đảo ngược mật độ cần thiết để đầu ra laser liên tục.
• Ưu điểm & Tính năng cốt lõi: Ưu điểm lớn nhất của laser CO₂ nằm ở bước sóng. Tia laser 10,6μm được hấp thụ hoàn hảo bởi phần lớn các vật liệu hữu cơ phi kim loại, chẳng hạn như gỗ, acrylic, da, vải, giấy, nhựa và đá. Điều này mang lại chất lượng cắt tuyệt vời trên các vật liệu này, với các cạnh mịn và hầu như không có gờ. Đối với các vật liệu trong suốt như acrylic, nó có thể tạo ra cạnh cắt trong suốt như pha lê, được đánh bóng bằng lửa. Mặc dù có thể cắt kim loại mỏng, nhưng hiệu suất của nó thấp do kim loại hấp thụ bước sóng của nó kém hiệu quả hơn nhiều so với laser sợi quang, và nó cần một loại khí hỗ trợ. Chi phí vận hành của nó tương đối cao, đòi hỏi phải bảo dưỡng quang học thường xuyên và bổ sung khí hoạt động.
• Ứng dụng chính: Laser CO₂ là "công cụ đa năng cho gia công phi kim loại". Nó được sử dụng rộng rãi trong ngành quảng cáo (chữ acrylic, biển hiệu), mỹ thuật và thủ công (mô hình gỗ, khắc tre), may mặc và dệt may (cắt vải, đục lỗ da), bao bì và in ấn (tạo mẫu bìa cứng, làm thiệp chúc mừng) và trang trí kiến trúc. Đối với các doanh nghiệp tập trung chủ yếu vào vật liệu phi kim loại, laser CO₂ vẫn là một lựa chọn không thể thay thế.

3. Máy cắt laser Nd:YAG / Nd:YVO (Laser tinh thể)

• Nguyên lý hoạt động: Loại laser này là laser thể rắn, trong đó môi trường khuếch đại là một thanh tinh thể nhân tạo, thường là "Nd:YAG" (Neodymium-doped Yttrium Aluminum Garnet) hoặc "Nd:YVO" (Neodymium-doped Yttrium Orthovanadat). Ánh sáng từ nguồn bơm (ban đầu là đèn krypton, hiện nay phổ biến hơn là diode laser) chiếu sáng thanh tinh thể, khiến các ion neodymium (Nd) bên trong nó hấp thụ năng lượng và trở nên kích thích. Bên trong bộ cộng hưởng quang học, các ion này tạo ra phát xạ kích thích, phát ra tia laser có bước sóng 1,064μm, tương tự như laser sợi quang. Các laser này thường hoạt động ở chế độ xung, cho phép chúng cung cấp công suất cực đại rất cao trong thời gian cực ngắn.
• Ưu điểm & Tính năng cốt lõi: Ưu điểm cốt lõi của chúng là công suất đỉnh cực cao và độ rộng xung cực ngắn. Điều này cho phép xử lý với vùng ảnh hưởng nhiệt (HAZ) tối thiểu, khiến chúng trở nên đặc biệt lý tưởng cho việc đánh dấu, khắc, khắc, khoan và cắt vi mô vật liệu mỏng với độ chính xác cực cao. So với laser sợi quang, mặc dù công suất trung bình có thể thấp hơn, nhưng năng lượng bùng nổ tức thời của chúng lại lý tưởng cho các ứng dụng đòi hỏi hiệu ứng "xử lý lạnh". Laser Nd:YVO bơm diode hiệu quả hơn và có tuổi thọ cao hơn so với laser Nd:YAG bơm đèn truyền thống.
• Ứng dụng chính: Laser Nd:YAG/YVO là "chuyên gia trong lĩnh vực gia công vi mô". Chúng chủ yếu được sử dụng trong các lĩnh vực đòi hỏi độ chính xác cao và ít hư hỏng do nhiệt, chẳng hạn như công nghiệp điện tử (khắc wafer, đánh dấu PCB), thiết bị y tế (cắt stent, mã hóa dụng cụ), trang sức (khắc tinh xảo, khoan), và sửa chữa và đánh dấu khuôn mẫu chính xác. Chúng không được thiết kế để cắt nhanh các tấm lớn nhưng lại vượt trội trong các nhiệm vụ gia công tinh xảo, có giá trị gia tăng cao.

4. Máy cắt laser diode trực tiếp (DDL)

• Nguyên lý hoạt động: Laser diode trực tiếp (DDL) là loại laser đơn giản và hiệu quả nhất về nguyên tắc. Nó được cấu tạo từ một số lượng lớn các chip diode laser bán dẫn được tích hợp thành các "thanh", sau đó được xếp chồng lên nhau thành các mảng. Khi có dòng điện chạy qua, các diode này trực tiếp chuyển đổi năng lượng điện thành năng lượng ánh sáng, phát ra tia laser. Số lượng lớn các chùm tia laser riêng lẻ này sau đó được hợp nhất và ghép nối thành một chùm tia đầu ra duy nhất, công suất cao, có thể sử dụng được thông qua các kỹ thuật quang học đặc biệt (chẳng hạn như kỹ thuật định hình chùm tia và kết hợp phân cực). Quá trình này bỏ qua các môi trường khuếch đại trung gian như sợi quang hoặc tinh thể, khiến nó trở thành con đường trực tiếp nhất.
• Ưu điểm & Tính năng cốt lõi: Ưu điểm nổi bật nhất của công nghệ này là hiệu suất chuyển đổi quang điện vượt trội, có thể đạt 50% hoặc cao hơn, khiến nó trở thành công nghệ laser tiết kiệm năng lượng nhất hiện nay. Đồng thời, cấu trúc của nó cực kỳ nhỏ gọn, chắc chắn và có độ tin cậy cao. Trước đây, thách thức chính của công nghệ này là chất lượng chùm tia thấp hơn so với laser sợi quang, dẫn đến điểm hội tụ lớn hơn và mật độ công suất thấp hơn. Tuy nhiên, với những tiến bộ công nghệ nhanh chóng, chất lượng chùm tia của DDL hiện đại đã được cải thiện đáng kể, giúp tăng đáng kể tiềm năng ứng dụng trong các ứng dụng cắt.
• Ứng dụng chính: Theo truyền thống, nhờ hình dạng chùm tia và đặc tính phân bố năng lượng, DDL chủ yếu được sử dụng cho hàn laser, phủ và xử lý nhiệt bề mặt (làm cứng), với hiệu suất đặc biệt tốt. Trong những năm gần đây, với chất lượng chùm tia được cải thiện, DDL công suất cao cũng bắt đầu gia nhập thị trường cắt kim loại, thể hiện lợi thế về chi phí và hiệu quả, đặc biệt là trong việc cắt các tấm có độ dày từ trung bình đến cao. Đây được coi là một công nghệ mới nổi đầy hứa hẹn, sẵn sàng cạnh tranh với laser sợi quang trong nhiều ứng dụng hơn trong tương lai.

Cách chọn máy cắt laser phù hợp

Việc lựa chọn thiết bị phù hợp là một quá trình có hệ thống đòi hỏi phải đánh giá từ nhiều góc độ chính:

1. Xác định vật liệu chế biến cốt lõi của bạn:

Đây là yếu tố quyết định chính.

• Chủ yếu là kim loại: Laser sợi quang chắc chắn là lựa chọn hàng đầu.
• Chủ yếu là phi kim loại: Laser CO₂ là lựa chọn đúng đắn duy nhất.
• Kim loại hỗn hợp và phi kim loại: Đánh giá tỷ lệ kinh doanh. Nếu phi kim loại chiếm ưu thế, một máy laser CO₂ có thể xử lý cả kim loại mỏng có thể là đủ. Nếu cả hai đều quan trọng và ngân sách cho phép, đầu tư vào hai máy chuyên dụng (ví dụ: một máy laser CO₂ và một máy laser sợi quang công suất thấp) là giải pháp hiệu quả nhất.

2. Đánh giá độ dày xử lý và yêu cầu về công suất:

Độ dày vật liệu quyết định trực tiếp công suất laser cần thiết. Công suất cao hơn cho phép cắt vật liệu dày hơn hoặc cắt với tốc độ nhanh hơn trên cùng độ dày. Hãy chắc chắn yêu cầu nhà cung cấp cung cấp "biểu đồ khả năng cắt" chi tiết để xác nhận mức công suất bạn chọn có thể đáp ứng hiệu quả hơn 80% phạm vi độ dày của doanh nghiệp bạn.

3. Xác định tiêu chuẩn chất lượng và độ chính xác:

Đối với chế tạo tấm kim loại nói chung, độ chính xác của laser sợi quang và laser CO₂ là quá đủ. Tuy nhiên, nếu doanh nghiệp của bạn liên quan đến gia công tinh vi ở cấp độ micron, chẳng hạn như stent y tế hoặc chip điện tử, thì laser Nd:YAG/YVO là thứ bạn nên tập trung vào.

4. Tính tổng chi phí sở hữu (TCO):

Đừng chỉ tập trung vào giá mua ban đầu (Chi phí vốn, CAPEX); điều quan trọng là phải tính toán chi phí hoạt động dài hạn (Chi phí hoạt động, OPEX).

• Laser sợi quang/DDL: Khoản đầu tư ban đầu có thể cao hơn, nhưng chi phí điện, vật tư tiêu hao (gần như không có) và chi phí bảo trì lại cực kỳ thấp, mang lại lợi thế rõ ràng về TCO.
• Tia laser CO₂: Khoản đầu tư ban đầu có thể thấp hơn, nhưng chúng đòi hỏi chi phí liên tục cho khí đốt, điện (do hiệu suất thấp hơn) và bảo trì quang học.

Phần kết luận

Không có máy cắt laser nào "phù hợp cho tất cả". Laser sợi quang là nhà vô địch về gia công kim loại tốc độ cao, laser CO₂ là chuyên gia không thể thay thế trong lĩnh vực phi kim loại, laser tinh thể tập trung vào gia công vi mô có độ chính xác cao, và laser diode trực tiếp là một thế lực mới hiệu quả cao và đầy hứa hẹn.

Quyết định đầu tư sáng suốt nhất xuất phát từ sự hiểu biết sâu sắc về nhu cầu kinh doanh hiện tại và tương lai của bạn. Bằng cách phân tích một cách có hệ thống các vật liệu cốt lõi, yêu cầu về độ dày, tiêu chuẩn độ chính xác và ngân sách, bạn có thể kết hợp chính xác nhu cầu của mình với công nghệ tạo ra giá trị cao nhất, đảm bảo lợi thế cạnh tranh lâu dài trên thị trường.

Câu hỏi thường gặp

1. Công suất laser cao hơn có phải lúc nào cũng tốt hơn không?

Không nhất thiết. Công suất cao hơn đồng nghĩa với giá mua cao hơn và tiêu thụ điện năng lớn hơn khi vận hành. Nếu phần lớn công việc kinh doanh của bạn liên quan đến cắt tấm mỏng, việc mua một máy công suất lớn hơn là một sự lãng phí vốn. Giải pháp hợp lý là chọn mức công suất phù hợp với phạm vi kinh doanh chính của bạn, đồng thời vẫn để lại một phần không gian cho sự phát triển trong tương lai.

2. "Tổng chi phí sở hữu" (TCO) là gì và tại sao nó lại quan trọng hơn giá ban đầu?

TCO = Giá mua ban đầu + Chi phí vận hành trọn đời (điện, khí, vật tư tiêu hao, bảo trì, nhân công) - Giá trị còn lại của máy móc. Một máy móc giá rẻ nhưng chi phí vận hành cao có thể có giá thành cao hơn nhiều sau nhiều năm so với một máy móc ban đầu đắt hơn nhưng chi phí vận hành rất thấp. Đối với thiết bị sản xuất công nghiệp, TCO là thước đo thực sự về tính khả thi kinh tế của nó.

3. Độ an toàn của máy cắt laser công nghiệp được đảm bảo như thế nào?

Tất cả máy cắt laser công nghiệp hợp pháp đều phải tuân thủ các tiêu chuẩn an toàn quốc tế. Chúng thường được chế tạo với vỏ bảo vệ kín hoàn toàn để ngăn chặn bức xạ laser và khói thải trong quá trình gia công. Ngoài ra, máy còn được trang bị khóa liên động an toàn (có chức năng cắt chùm tia nếu cửa bị mở), nút dừng khẩn cấp và cửa sổ quan sát an toàn laser được chứng nhận. Người vận hành phải được đào tạo chuyên nghiệp và đeo kính an toàn chuyên dụng được đánh giá phù hợp với bước sóng laser cụ thể.
